O - kroužky
O-kroužky jsou těsnicí prvky kruhového průřezu, používané zejména k těsnění kapalin a plynů. Těsnicího účinku se dosahuje stlačením kruhového profilu kroužku, opřeného v drážce. O-kroužky se používají k těsnění jak nepohyblivých dílů, (víka, příruby, šroubení) tak pohyblivých dílů v hydraulice a pneumatice (písty, pístnice). Rychlost posuvu pístu nemá překročit 0,3 m/s. O-kroužky jsou všestranné těsnicí prvky, protože jsou jednoduché, těsní oboustranně, nevyžadují velký zástavbový prostor a snadno se montují.
O-kroužky pro těsnění
pohyblivých částí je možno podle ČSN 02 9280 označovat také velkým a malým průměrem zástavbového prostoru. Např. O-kroužek 27,3 × 4,6 mm je možno označit také: 36 × 28 mm. V následující tabulce O-kroužků jsou tyto rozměry uváděny v závorce vždy za uvedeným skutečným rozměrem.
Konstrukční pokyny jsou uváděny v normách ISO 3601-1, ČSN 02 9280 a 02 9281. Detailní informace můžete žádat rovněž u naší firmy.
Používané materiály na O-kroužky:
pryž NBR 3156 pro nepohyblivé spoje: tvrdost 55 - 64 ShA, pracovní teploty od -20°C do +70°C, krátkodobě do +100°C. Max. tlak 16 MPa. Velmi záleží na velikosti těsněné spáry mezi materiály: čím větší je mezera, tím menší je tlaková únosnost kroužku. Pryž je vhodná pro benzin, naftu, petrolej, minerální oleje s anilinovým bodem AB 70 až 80°C, tuky, stlačený vzduch, propan, butan, freon12.
pryž NBR 3158 a 31582 pro pohyblivé spoje: tvrdost 75 - 84 ShA, pracovní teploty od -30°C do +80°C, krátkodobě do +100°C. Max. tlak 10 MPa. Pryž je vhodná pro benzin, naftu, petrolej, oleje s anilinovým bodem AB do 75°C.
pryž NBR 1078 pro pohyblivé spoje: tvrdost 75 - 84 ShA, pracovní teploty od -40°C do +125°C. Max. tlak 10 MPa. Pryž je vhodná pro minerální oleje (hydraulické, motorové, převodové), tuky a maziva na bázi ropy s anilinovým bodem AB 75 až 98°C a pro stlačený vzduch.
pryž NBR 45802 až 45813 pro pohyblivé spoje a nepohyblivé spoje: tvrdost 75 - 84 ShA, pracovní teploty od -40°C do +100°C. Vhodná pro tuky a oleje s anilinovým bodem AB 100 až 120°C a pro stlačený vzduch. Používá se na O-kroužky vyráběné podle ISO 3601-1.
pryž NBR 70 pro pohyblivé a nepohyblivé spoje: tvrdost kolem 70 ShA, pracovní teploty od -30°C do +100°C. Použití jako předchozí pryž, jedná se o materiál zahraničních O-kroužků.
polyuretanová pryž PU 8159 pro pohyblivé a nepohyblivé spoje: vysoká tvrdost kolem 90 ShA, pracovní teploty od -30°C do +80°C. Vzhledem k vysoké tvrdosti se vyznačuje nízkou trvalou deformací. Vhodná pro benziny, oleje.
silikonová pryž SI 5105 až 5108 (spíše) pro nepohyblivé spoje: tvrdost od 50 ShA (5105 a 51050) do 80 ShA (5108 a 51080), vysoká tepelná odolnost od -55°C do +180°C, krátkodobě do +250°C. Max. tlak do 6,3 MPa.. Vysoká odolnost proti ozónu a povětrnosti. Je vhodná do prostředí kyselin a zásad, má dobré elektroizolační vlastnosti. Nízká otěruvzdornost, propustná pro plyny. Nevhodná pro páru o tlaku nad 0,15 MPa. Neodolává ropným produktům. Pryž SI 5177 je vysokoteplotní, s trvalou odolností do +250°C, 70 ShA.
fluorkaučuková pryž FPM 80 (Viton): tvrdost 80 ShA, teplotní odolnost je vysoká: od -20°C do +200°C, krátkodobě do +300°C, v horké páře nižší. Střední mechanická pevnost, podobné využití jako pryž NBR. Nepropustný pro plyny, odolný vůči ozónu a agresivním chemikáliím. Materiál se používá u zahraničních O-kroužků.
Poznámky k následující tabulce:
* O-kroužky z materiálů polyuretan, fluorkaučuk (Viton), EPDM a NBR 90 Sh až na několik výjimek nevedeme skladem, dodáváme jen na objednávku.
* vedle rozměrů a materiálů, které vedeme trvale skladem, uvádí tabulka O-kroužky, které nejsou často užívané, ale jejich dodání na objednávku je obvykle rychlé.
* mimo tuto tabulku existují
stovky dalších méně obvyklých rozměrů, jejich dodání konzultujte přímo s našimi pracovníky.

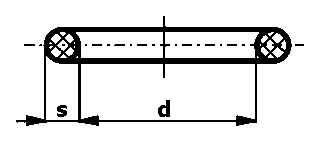

O-kroužky se označují těmito rozměry:
vnitřní průměr O-kroužku (d) × průměr kruhového průřezu materiálu (s).
O - kroužky pro pohyblivé a nepohyblivé spoje
Tabulky rozměrů a objednacích čísel:
Šňůry kruhového průřezu pro výrobu O-kroužků
Tabulky rozměrů:
Trvale skladem vedeme šňůry z materiálů NBR 70 a SI 60 (silikon 60 Sh). Dále je možno zajistit šňůry z materiálů FPM 70 (Viton) a NBR 80.
Dodáváme také speciální lepidla na lepení O-kroužků.
